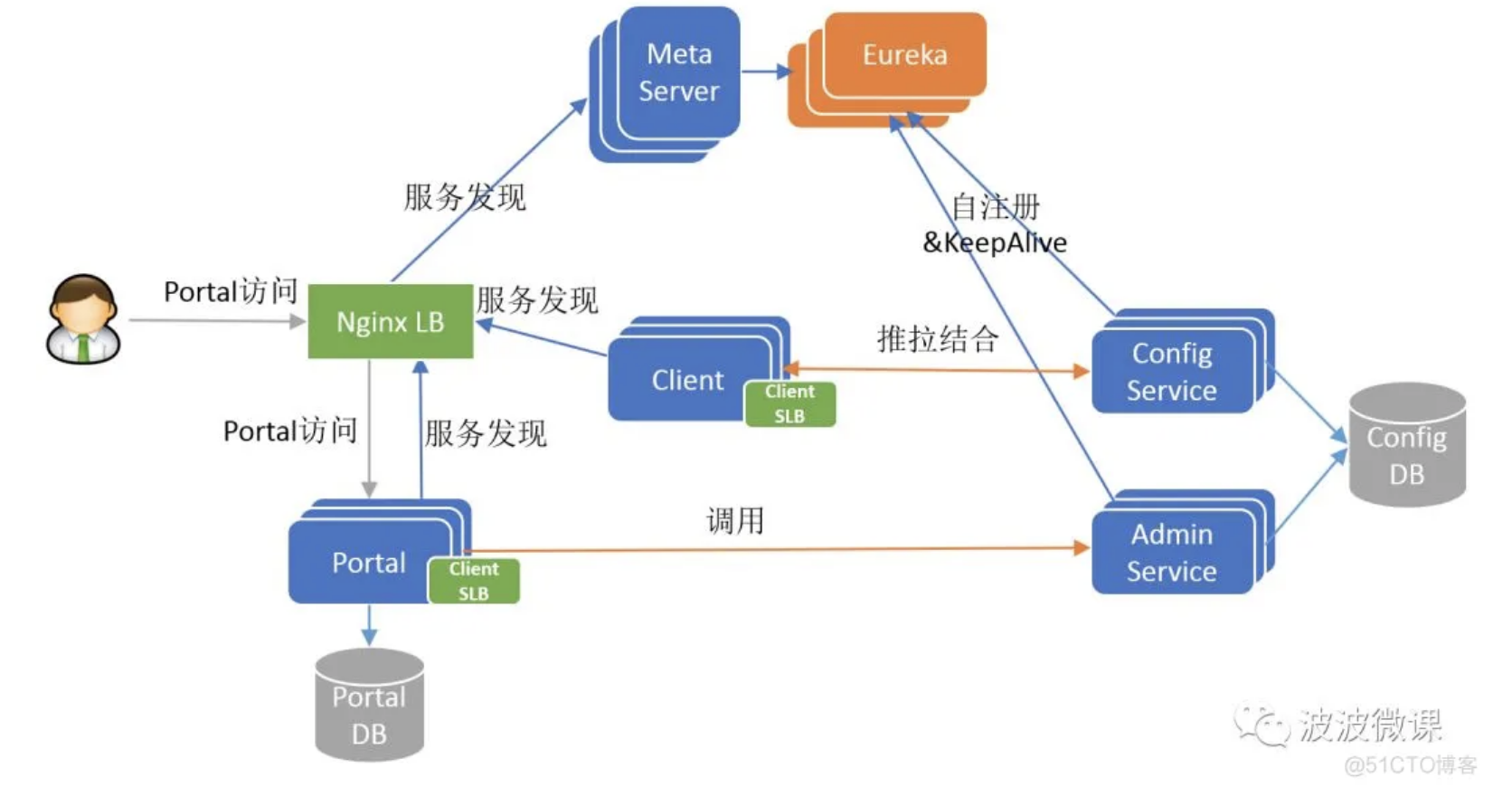

下面是Apollo的七个模块，其中四个模块是和功能相关的核心模块，另外三个模块是辅助服务发现的模块:
四个核心模块及其主要功能
- ConfigService
- 提供配置获取接口
- 提供配置推送接口
- 服务于Apollo客户端
2.AdminService - 提供配置管理接口
- 提供配置修改发布接口
- 服务于管理界面Portal
- Client
- 为应用获取配置，支持实时更新
- 通过MetaServer获取ConfigService的服务列表
- 使用客户端软负载SLB方式调用ConfigService
- Portal
- 配置管理界面
- 通过MetaServer获取AdminService的服务列表
- 使用客户端软负载SLB方式调用AdminService
三个辅助服务发现模块
- Eureka
- 用于服务发现和注册
- Config/AdminService注册实例并定期报心跳
- 和ConfigService住在一起部署
- MetaServer
- Portal通过域名访问MetaServer获取AdminService的地址列表- Client通过域名访问MetaServer获取ConfigService的地址列表
- 相当于-个Eureka Proxy
- 逻辑角色，和ConfigService住在一起部署
- NginxLB
- 和域名系统配合，协助Portal访问MetaServer获取AdminService地址列表- 和域名系统配合，协助Client访问MetaServer获取ConfigService地址列表- 和域名系统配合，协助用户访问Portal进行配置管理
